Jak předělat běžný vypínač na chytrý? Tipy na několik různých řešení

Chtěli byste si předělat běžný vypínač na chytrý? Důvodů můžete mít několik. Chcete dané světlo či jiný spotřebič ovládat na dálku, nebo ho chcete spouštět automaticky na základě jiných událostí ve vašem chytrém domě, anebo si prostě k němu chcete dodělat vypínač druhý bez toho, aniž byste museli sekat do zdi. Níže naleznete několik doporučení, která vám s tím mohou pomoci. Když běžný vypínač doplníte o spínač s Wi-Fi či Zigbee konektivitou, rázem se vám otevře spoustu dalších možností využití. Přitom ale nepřijdete o normální funkčnost daného vypínače a díky tomu se ani neznalý návštěvník ve vašem chytrém domě „neztratí“.

Tento článek byl původně publikován již 18.10.2024, nicméně je postupem času doplňován o další obsah. Poslední (částečná) aktualizace viz datum výše.

Rychlá navigace

• Chytrý spínač pod jeden vypínač/tlačítko
• Chytrý spínač pod dvojitý vypínač/dvojtlačítko
• Chytré vypínače jako ucelený produkt
• Chytré vypínače pouze na fázi (L)
• Schodišťové/křížové zapojení vypínačů
• Bateriová tlačítka a vypínače

a) Chytrý spínač pod jeden vypínač/tlačítko

Níže uvedené produkty se většinou bez problému vejdou do elektroinstalační krabice pod omítku s hloubkou 42 mm (KP 68_KA), ale pokud byste tam měli větší s hloubkou 65 mm (KPR 68_KA), tak tím lépe. Šikovní elektrikáři pak možná zvládnou i instalaci do krabic hlubokých 29 mm (KP 68/2_KA), ale to už tam opravdu nesmí být moc kabelů „navíc“.

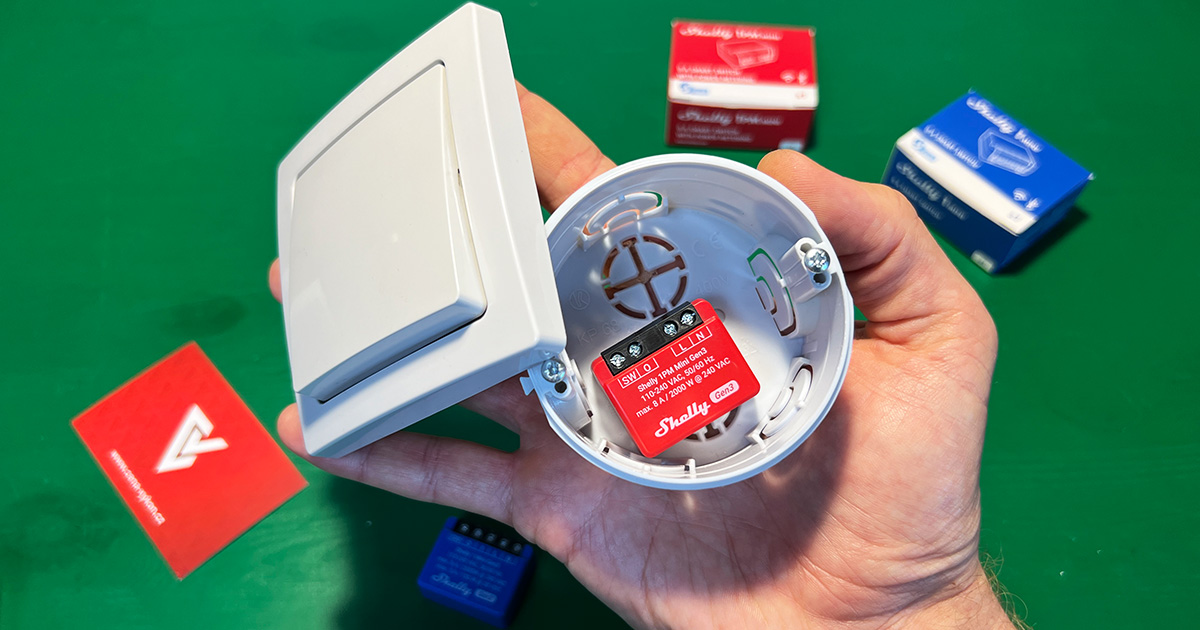

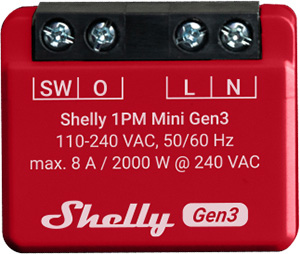

1) Shelly 1PM Mini Gen3 (červený)

• Pro fungování potřebuje fázi (L) i neutrální vodič (N)
• Lze připojit 1 vypínač/tlačítko
• Podporuje oddělený režim vypínače/tlačítka (Detached Mode), aneb vypínač/tlačítko NEmusí ovládat daný okruh (relé)
• V případě využití „pulzního“ tlačítka podporuje i více událostí (klik, dvojklik, podržení)
• Zátěž spínaného okruhu až 8 A (2000 W)
• Měří spotřebu
• Wi-Fi konektivita = nepotřebuje řídící jednotku
• Nejmenší řešení na trhu, rozměry 34x29x16 mm
• Podporuje Home Assistant, například přes oficiální integraci Shelly, ale některá nastavení je stejně třeba nejprve udělat v nativní aplikaci (k 8.10.2024)
• Podporuje Google Home, Amazon Alexa, Samsung SmartThings
• Cena cca 400-500 Kč (k 11.10.2024)
• Kompletní specifikace viz stránky výrobce

Produktové číslo: S3SW-001P8EU

Porovnatceny eshopůKoupit znašeho eshopuKoupitna Alza.cz

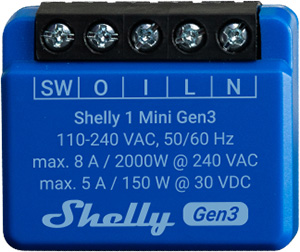

Alternativa: Shelly 1 Mini Gen3 (modrý)

Stejné jako řešení výše s těmito odlišnostmi:

• Má navíc vstup I = kromě střídavého proudu (až 8 A) umí spínat i stejnosměrný proud až 5 A při 30 V (150 W)
• V souvislosti s tím vstupem navíc vyžaduje instalace jeden drát navíc (lehce větší nároky na prostor)
• Neměří spotřebu
• Většinou o 50-100 Kč nižší cena, tedy 350-400 Kč (k 11.10.2024)
• Kompletní specifikace viz stránky výrobce

Produktové číslo: S3SW-001X8EU

Porovnatceny eshopůKoupit znašeho eshopuKoupitna Alza.cz

Videorecenze Shelly 1PM Mini Gen3 (a Shelly 1 Mini Gen3)

V produktové řadě těchto malých spínačů se ještě můžete setkat se zařízením Shelly PM Mini Gen3 (šedé barvy). Tento produkt je skvělým řešením pro měření spotřeby třeba pod zásuvkou, jak jsme si ukázali v nedávné recenzi. Můžete ho samozřejmě dát i pod vypínač a měřit jím spotřebu daného okruhu, nicméně nebudete zde mít možnost udělat vypínač „chytrým“, protože Shelly PM Mini Gen3 nemá potřebný vstup. Jedná se vyloženě jen o Wi-Fi měřič spotřeby.

2) Sonoff MINIR4 (oranžový)

• Pro fungování potřebuje fázi (L) i neutrální vodič (N)
• Lze připojit 1 vypínač/tlačítko
• Podporuje oddělený režim vypínače/tlačítka (Detached Mode), aneb vypínač/tlačítko NEmusí ovládat daný okruh (relé)
• Zátěž spínaného okruhu až 10 A (2400 W)
• Wi-Fi konektivita = nepotřebuje řídící jednotku
• Velmi malé rozměry 39,5x33x16,8 mm
• Podporuje Home Assistant, třeba přes integraci SonoffLAN
• Podporuje Google Home, Amazon Alexa
• Nejlevnější řešení na trhu, cena cca 250-350 Kč (k 16.10.2024)
• Kompletní specifikace viz stránky výrobce

Produktové číslo: MINIR4

Porovnatceny eshopůKoupit znašeho eshopuKoupitna Alza.cz

Alternativa: Sonoff MINIR4M (zelený)

Stejné jako „oranžové“ řešení výše s těmito odlišnostmi:

• Podporuje sjednocený protokol Matter, díky čemuž umožňuje snadnou integraci do všech hlavních platforem chytrého bydlení, tedy například i Apple HomeKit
• V nativní aplikaci eWeLink podporuje automatické aktualizace, ale na druhou stranu oproti „oranžové“ verzi je asi dostává později (oranžový spínač měl po aktualizaci FW 1.1.0, ale zelený stáhl jako nejnovější pouze 1.0.2)
• Přibližně o 100 Kč vyšší cena, tedy cca 350-450 Kč (k 16.10.2024)
• Kompletní specifikace viz stránky výrobce

Produktové číslo: MINIR4M

Porovnatceny eshopůKoupit znašeho eshopuKoupitna Alza.cz

Alternativa: Sonoff ZBMINIR2 (šedý)

Stejné jako „oranžové“ řešení výše s těmito odlišnostmi:

• Místo Wi-Fi je zde Zigbee 3.0 konektivita = potřebuje řídící jednotku, není ale jen koncové zařízení, nýbrž i router (rozšiřuje Zigbee signál)
• Podporuje Home Assistant, například přes Zigbee2MQTT
• Přibližně o 100 Kč vyšší cena, tedy cca 350-450 Kč (k 16.10.2024)
• Kompletní specifikace viz stránky výrobce

Produktové číslo: ZBMINIR2

Porovnatceny eshopůKoupit znašeho eshopuKoupitna Alza.cz

Videorecenze Sonoff MINIR4 (MINIR4M a ZBMINIR2)

3) Aqara Single Switch Module T1 (With Neutral)

• Pro fungování potřebuje fázi (L) i neutrální vodič (N)
• Lze připojit 1 vypínač/tlačítko
• Podporuje oddělený režim vypínače/tlačítka (Detached Mode), aneb vypínač/tlačítko NEmusí ovládat daný okruh (relé)
• Zátěž spínaného okruhu až 10 A (2500 W)
• Měří spotřebu
• Zigbee 3.0 prvek = potřebuje řídící jednotku
• Rozměry 42,9x40x19,9 mm
• Podporuje Home Assistant, například přes Zigbee2MQTT
• Podporuje Apple HomeKit, Google Home, Amazon Alexa
• Vyšší cena cca 550-700 Kč (k 16.10.2024)
• Kompletní specifikace viz stránky výrobce

Produktové číslo: SSM-U01

ZobrazitparametryPorovnatceny eshopůKoupitna Alza.cz

b) Chytrý spínač pod dvojitý vypínač/dvojtlačítko

Instalace těchto větších spínačů se dvěma relé a vstupy pro dva vypínače/tlačítka se nejlépe dělá do elektroinstalačních krabic hlubokých 65 mm (KPR 68_KA). Šikovný elektrikář však zvládne instalaci i do krabice s hloubkou 42 mm (KP 68_KA).

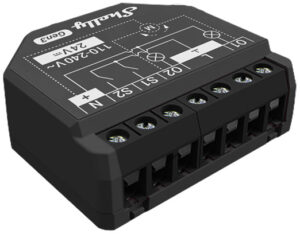

1) Shelly 2PM Gen3 (černý)

• Pro fungování potřebuje fázi (L) i neutrální vodič (N)
• Lze připojit 2 vypínače/tlačítka
• Podporuje oddělený režim vypínačů/tlačítek (Detached Mode), aneb vypínače/tlačítka NEmusí ovládat dané okruhy (relé)
• V případě využití „pulzních“ tlačítek podporuje i více událostí (klik, dvojklik, podržení)
• Zátěž spínaného okruhu až 10 A, pokud jsou spínány oba okruhy, tak celkem max. 16 A
• Měří spotřebu na obou okruzích odděleně
• Wi-Fi konektivita = nepotřebuje řídící jednotku
• Nejmenší řešení na trhu, rozměry 37x42x16 mm
• Podporuje Home Assistant, například přes oficiální integraci Shelly, ale některá nastavení je stejně třeba nejprve udělat v nativní aplikaci (k 16.10.2024)
• Podporuje Google Home, Amazon Alexa, Samsung SmartThings
• Cena cca 750-850 Kč (k 16.10.2024)
• Kompletní specifikace viz stránky výrobce

Produktové číslo: S3SW-002P16EU

Porovnatceny eshopůKoupit znašeho eshopuKoupitna Alza.cz

Videorecenze Shelly 2PM Gen3 (a Shelly Plus 2PM)

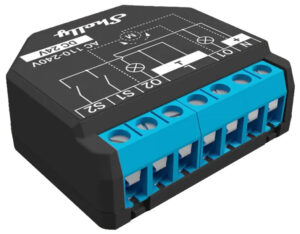

Alternativa: Shelly Plus 2PM (černo-modrý)

V podstatě starší model předchozího řešení s těmito odlišnostmi:

• Má starší procesor ESP32-U4WDH a menší paměť 4 MB (nový model výše má CPU ESP-Shelly-C38F a 8 MB)
• Měl by být přibližně o 50 Kč levnější, ale velká poptávka jej činí spíš dražším (k 16.10.2024)
• Kompletní specifikace viz stránky výrobce

Produktové číslo: SNSW-002P16EU

Porovnatceny eshopůKoupit znašeho eshopuKoupitna Alza.cz

Díky minimálním rozměrům, dvěma relé a možnosti připojit dva vypínače/tlačítka jsou tyto moduly také velmi oblíbeným řešením pro chytré ovládání žaluzií či rolet, jak jsme si blíže ukázali v recenzi.

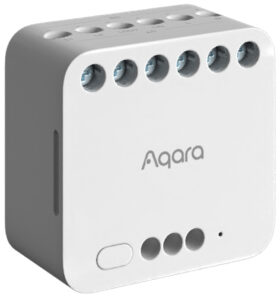

2) Aqara Dual Relay Module T2

• Pro fungování potřebuje fázi (L) i neutrální vodič (N)
• Lze připojit 2 vypínače/tlačítka
• Podporuje oddělený režim vypínačů/tlačítek (Detached Mode), aneb vypínače/tlačítka NEmusí ovládat dané okruhy (relé)
• Zátěž spínaného okruhu až 10 A (2500 W), ale nevím jestli obou dohromady, nebo každého zvlášť (výrobce neuvádí)
• Měří spotřebu na obou okruzích dohromady, ne zvlášť
• Zigbee prvek = potřebuje řídící jednotku
• Rozměry 45,5x48x24 mm
• Lze instalovat i na DIN lištu (držák je součástí balení)
• Podporuje Home Assistant, například přes Zigbee2MQTT
• Podporuje Matter, Apple HomeKit, Google Home, Amazon Alexa, Samsung SmartThings
• Cena cca 750-900 Kč (k 17.10.2024)
• Kompletní specifikace viz stránky výrobce

Produktové číslo: DCM-K01

Porovnatceny eshopůKoupit znašeho eshopuKoupitna Alza.cz

Se zařízením Aqara Dual Relay Module T2 se můžete blíže seznámit v následující videorecenzi, kde jsem se zaměřoval na možnosti ovládání žaluzií.

3) Sonoff DUALR3

• Pro fungování potřebuje fázi (L) i neutrální vodič (N)
• Lze připojit 2 vypínače/tlačítka
• NEpodporuje oddělený režim vypínačů/tlačítek (Detached Mode)
• Má tři Pracovní režimy
  • Přepínač – okruhy (relé) lze sepnout samostatně i současně, lze je ovládat vypínači/tlačítky, na každém z nich se odděleně měří spotřeba
  • Motor – určeno pro napojení na motor, například rolet či žaluzií, okruhy nelze spustit současně (navzájem se vylučují, aneb buď ovládám motor jedním nebo druhým směrem), motor lze ovládat vypínači/tlačítky, společné měření spotřeby, funkčnost kalibrace motoru (automatické nastavení počáteční a koncové polohy, zobrazení pozice motoru)
  • Měřič – okruhy (relé) jsou stále sepnuty, nelze je ovládat, na každém z nich se odděleně měří spotřeba
• Zátěž spínaného okruhu až 10 A (2200 W), pokud jsou spínány oba okruhy, tak celkem max. 15 A (3300 W)
• Měří spotřebu na obou okruzích odděleně
• Wi-Fi konektivita = nepotřebuje řídící jednotku
• Poměrně velké rozměry 54x49x24 mm
• Lze instalovat i na DIN lištu (držák je součástí balení)
• Podporuje Home Assistant, třeba přes integraci SonoffLAN
• Podporuje Google Home, Amazon Alexa
• Velmi příznivá cena cca 400-500 Kč (k 16.10.2024)
• Kompletní specifikace viz stránky výrobce

Produktové číslo: DUALR3

Porovnatceny eshopůKoupit znašeho eshopuKoupitna Alza.cz

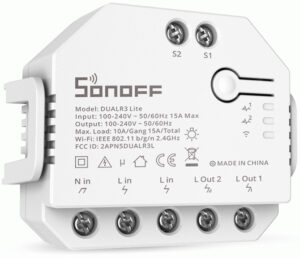

Alternativa: Sonoff DUALR3 Lite

„Odlehčená“ verze předchozího řešení s těmito odlišnostmi:

• Neměří spotřebu
• Omezené funkce ovládání motoru (pozice motoru)
• Přibližně o 100 Kč nižší cena, tedy cca 300-400 Kč (k 16.10.2024)
• Kompletní specifikace viz stránky výrobce (pozor, stejná stránka jako má DualR3)

Produktové číslo: DUALR3 Lite

Porovnatceny eshopůKoupit znašeho eshopuKoupitna Alza.cz

Videorecenze Sonoff DUALR3 (a DUALR3 Lite)

Možná vás napadlo, že by mohl existovat i produkt s jedním spínacím relé, ale se dvěma vstupy pro vypínače/tlačítka. Jedním tlačítkem byste tak ovládali třeba světlo (daný okruh pod vypínačem) a to druhé byste mohli využít v odděleném režimu například pro spínání nějaké chytré zásuvky v místnosti. Toho lze samozřejmě docílit spínači se dvěma relé uvedenými výše, nicméně výhoda produktu pouze s jedním relé by mohla být v menších rozměrech a tedy snazší instalaci. Zároveň možná i v nižší ceně. Bohužel o takovém produkt (zatím) nevím. Pokud vy ano, dejte prosím vědět, rád se s ním seznámím.

c) Chytré vypínače jako ucelený produkt

Vyměnit celý vypínač za chytrý je nejsnazší řešení co se zapojení týče. Zároveň má takové řešení nejmenší nároky na prostor v elektroinstalační krabici. V souvislosti s tím tak můžete být třeba schopni udělat si z jednoho vypínače dva bez nutnosti krabici pod omítkou prohlubovat.

Inspirovat se v případech využití můžete v mých dřívějších recenzích:

• Dodělání vypínače bez sekání do zdi? Recenze Aqara Smart Wall Switch H1 EU
• Bezchybný chytrý vypínač? Do krabice pod omítkou a klidně jen na fázi

Na druhou stranu je to řešení vzhledově odlišné od vašich běžných vypínačů, což se vám nemusí líbit. A zároveň i kdybyste je třeba v bytě či místnosti vyměnili všechny, tak je zde větší riziko toho, že vzhledově stejný v budoucnu nekoupíte, pokud by se nějaký rozbil. I na to je tedy třeba při výběru myslet.

Tuto sekci pravděpodobně časem více rozvedu a zmíním zde více možností.

d) Chytré vypínače pouze na fázi (L)

Úchvatnými produkty jsou vypínače či spínače pod běžný vypínač, které umí fungovat pouze na fázovém vodiči (L) a k jejich zapojení není třeba vodič neutrální (N). Mají sice z toho důvodu určitým způsobem omezenou funkčnost (např. nepodporují oddělný režim vypínače), ale do některých specifických instalací se může jednat o jedinou možnost.

Princip fungování tkví v tom, že i ve „vypnutém“ stavu je okruh uzavřen, ale prochází jím pouze velmi malý proud v řádu nižších jednotek (Wi-Fi) až pouhých setin (Zigbee) mA. V okruhu zapojená světla to tedy ve vypnutém stavu nerozsvítí, ale umožní to fungování před světly zapojeného zařízení. Z toho také vyplývá fakt, že pokud zátěž (světlo/žárovku) odpojíte, přestane i zařízení fungovat.

1) Sonoff ZBMINIL2

• Malý spínač, který se instaluje pod běžný vypínač/tlačítko
• Pro fungování potřebuje jen fázi (L)
• Lze připojit 1 vypínač/tlačítko
• Nepodporuje oddělený režim vypínače/tlačítka (Detached Mode), aneb vypínač/tlačítko vždy ovládá daný okruh (relé)
• Má možnost nastavit výchozí stav po výpadku proudu, ale vzhledem k principu fungování může světlo i při stavu „Vypnuto“ probliknout
• Zátěž spínaného okruhu až 6 A (1440 W)
• Neměří spotřebu
• Zigbee 3.0 prvek = potřebuje řídící jednotku, není router (nerozšiřuje Zigbee signál)
• Nejmenší řešení na trhu, rozměry 39,5x32x18,4 mm
• Podporuje Home Assistant, například přes Zigbee2MQTT
• Podporuje Google Home, Amazon Alexa (měl by jít dokonce napřímo napojit na Amazon Alexa Echo Speaker anebo SmartThings Hub, ale nemám otestováno)
• Nejlevnější řešení na trhu, cena cca 350-450 Kč (k 28.1.2025)
• Kompletní specifikace viz stránky výrobce

Produktové číslo: ZBMINIL2

Porovnatceny eshopůKoupit znašeho eshopuKoupitna Alza.cz

Videorecenze Sonoff ZBMINIL2

Další možnosti

• Spínač Aqara Single Switch Module T1 (No Neutral)
• Vypínače Aqara Smart Wall Switch H1 (1 tlačítko/2 tlačítka) z dřívější recenze
• Anebo levné vypínače SmartWise, taktéž již recenzované
• Další možnosti budou případně časem doplněny…

e) Schodišťové/křížové zapojení vypínačů

Doplněno 31.3.2025

Verze fáze + nulák (L+N)

Máte-li k danému okruhu světel více vypínačů, i tak můžete udělat instalaci „chytrou“ s tím, že funkčnost všech vypínačů zůstane zachována, ba dokonce bude vylepšena. Obecně lze volit stejné Wi-Fi/Zigbee spínače, které jsou uvedeny výše, neboť i zapojení je v podstatě stejné. Rozdíl je pouze v tom, že pro „signální“ vstup je využíváno více vypínačů se schodišťovým/křížovým zapojením. Inspirovat se můžete ve videu níže, kde je uvedena varianta s využitím fázového a nulového vodiče pod jedním z vypínačů.

Aneb pokud mám pod některým z vypínačů vstup elektřiny i její výstup směrem ke světlu (ať už s nulákem nebo bez něj), tak je je to snadno řešitelné, protože do série vypínačů „z jedné strany“ pošlu jako signál fázi (buď přímo z L anebo z kontaktu na spínači, v případě Sonoff produktů kontakt S1) a signál, který se mi z vypínačů vrací, napojím na vstupní kontakt na spínači (Sonoff kontakt S2, Shelly kontakt SW).

Verze jen na fázi (L)?

Když by ale pod vypínači byla skutečně jen pod jedním z nich fáze a pod jiným výstup směrem ke světlu, tak to snadno zapojit nelze, protože pro fungování spínače co je jen na fázi potřebuji neustále propojenou fázi směrem ke světlu. Tj. mohu řešit tak, že:

1. ZAPOJENÍ KE SVĚTLU bez „stavebních úprav“
   Pokud mám fázi u světla (která nejde přes vypínače), tak dám spínač ke světlu. Jelikož tam ale mám určitě i nulák, tak tam mohu dát univerzálnější spínač na L+N. Fázový výstup ze spínače pak půjde ke světlu jako jeho napájení. Zapojení vypínačů nemusím vůbec měnit, jen onu „výstupní“ fázi co jde z vypínačů odpojím od světla a zapojím ji do spínače jako signál pro jeho spuštění (zapínání světla).
2. ZAPOJENÍ KE SVĚTLU s přivedení fáze
   Pokud fázi u světla z jakéhokoli důvodu nemám (ta od vypínačů se nepočítá), mohu si sem fázi dotáhnout a následně to zapojit tak, jak je uvedeno v předchozím příkladu. Tj. mohu použít spínač pro L+N (nulák už tam mám) a všechny vypínače pak využít jako signál pro jeho spuštění.
3. ZAPOJENÍ POD POSLEDNÍ VYPÍNAČ s přivedením L+N
   Další možností, pokud by pro vás byla méně náročná než předchozí dvě, je dotáhnut si kabel (L+N) pod poslední vypínač v sérii a bude to fungovat jako příklad výše, jen spínač bude na jiném místě (pod posledním vypínačem, místo u světla). Tj. opět budete moci využít obecně lepší spínač na L+N a opět budou všechny vypínače použitelné jako signál pro spouštění spínače/světla.
4. ZAPOJENÍ POD POSLEDNÍ VYPÍNAČ s přivedením fáze
   Pokud by pro vás bylo z nějakého důvodu snazší pod poslední vypínač dotáhnout jen fázi, pak pod poslední vypínač v sérii můžete použít spínač jen na fázi. Nově přivedenou fázi použijete jako napájení spínače, fázový výstup ze spínače půjde rovnou ke světlu a fázový výstup ze série vypínačů se zapojí jako vstup/signál pro spínač.
5. ZAPOJENÍ POD PRVNÍ VYPÍNAČ bez „stavebních úprav“
   Spínač pouze na fázi můžete dát i pod první vypínač v sérii, nicméně aby to fungovalo, je třeba pro výstupní fázi ze spínače směrem ke světlu využít vodiče pod ostatními vypínači. Ostatní vypínače tak nebudou fungovat a jako signál pro spuštění spínače/světla lze využít jen onen první vypínač. Výhoda je samozřejmě v tom, že nemusíte dělat žádné „stavební úpravy“ související s dotaháváním kabelů, nevýhoda je, že přijdete o funkčnost dalších vypínačů v sérii. Může ale přicházet v potaz nahrazení těch „nefunkčních“ bateriovými tlačítky/vypínači. Přes aplikaci si pak nastavíte pravidlo, kdy při stisknutí bateriového tlačítka/vypínače dojde k přepnutí spínače pod prvním vypínačem.
6. Další možnosti? Zatím mne nenapadají…

Obecné povídání na toto téma jsem také vytvořil ve formě videa níže, kde mimo jiné hned v úvodu naleznete také konkrétní ukázku zapojení.

f) Bateriová tlačítka a vypínače

Bateriová tlačítka a vypínače jsou skvělým doplňkem na místa, kde nechcete řešit žádné kabely, ale tlačítko pro nějakou rychlou akci by se vám tam prostě hodilo.

• Mým v současné době nejoblíbenějším bezdrátovým tlačítkem je Sonoff SNZB-01P – rychlou recenzi snad časem udělám, mám ho tu na stole
• Hledáte-li něco se vhledem běžného vypínače, pak je mým favoritem dvojtlačítkový Aqara Wireless Remote Switch H1 z dřívější recenze

Bateriová tlačítka má ale v podstatě v nabídce každý výrobce produktů pro chytré bydlení, takže tam asi hlavně záleží na tom, které značce jste se již „upsali“. Pokud tedy nepoužíváte Home Assistanta a není vám to jedno. :-)
